为何真空热处理能有效减少金属的氧化和脱碳现象？

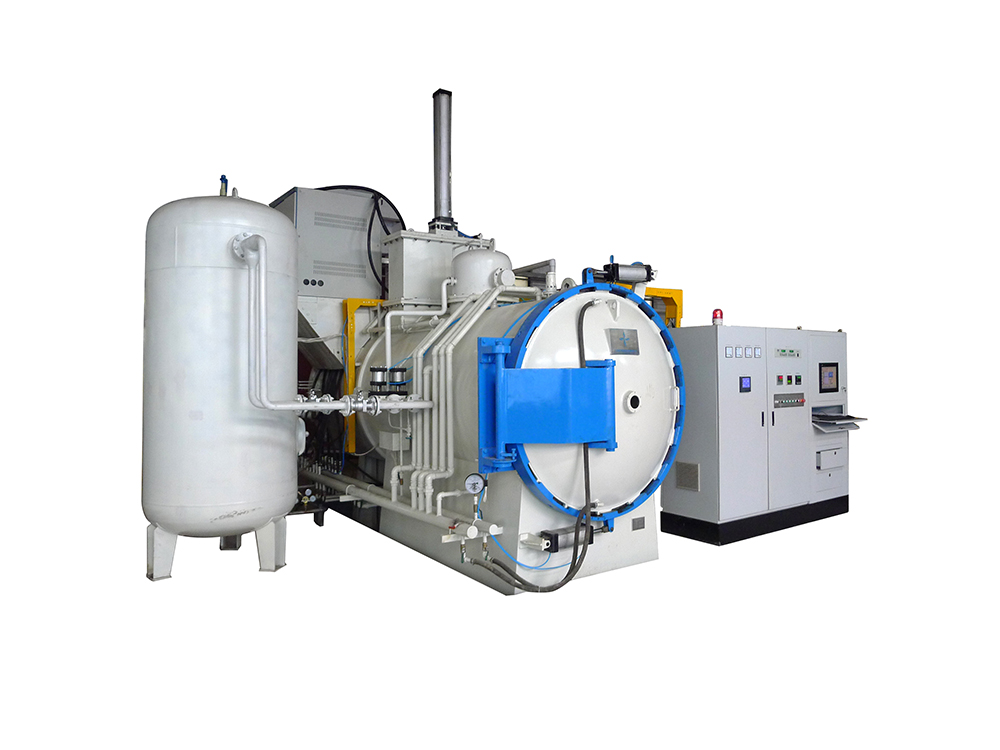

真空热处理是一种在低压或无氧环境中对金属进行加热和冷却的工艺，其核心优势在于显著减少氧化和脱碳现象。传统热处理通常在空气或保护气体中进行，但即使如此，仍难以完全避免金属表面与氧气、二氧化碳等活性气体发生反应。而真空环境通过物理隔离的方式，从根本上切断了氧化和脱碳的反应条件。

氧化与脱碳的机理

氧化是金属与氧气反应生成氧化物的过程，脱碳则是钢件表层碳元素与氧气或氢气反应导致碳流失的现象。在常规热处理中，高温会加速这些反应。例如，钢材在650℃以上时，氧化速率呈指数级增长；而脱碳在700℃~900℃区间尤为严重。真空环境将炉内气压降至10⁻³~10⁻⁶ Pa，氧气分压极低，金属表面失去反应介质，从而抑制了氧化和脱碳。

真空的物理保护作用

真空不仅减少了氧气含量，还通过抽气过程带走了工件表面的吸附气体和水蒸气。实验表明，当真空度达到10⁻⁴ Pa时，残余气体分子数密度仅为常压下的万亿分之一，金属表面原子难以找到反应对象。此外，真空环境下热传导以辐射为主，避免了气流对工件表面的冲刷，进一步保护了材料完整性。

工艺参数的协同效应

真空热处理的效果还与温度、保温时间等参数密切相关。例如，钛合金在800℃、10⁻³ Pa真空度下处理1小时，氧化层厚度不足1微米，而同温度空气中处理会生成50微米以上的氧化皮。对于高碳钢，真空热处理可保留表层95%以上的碳含量，而传统工艺可能导致20%~30%的碳流失。

应用场景的扩展

真空热处理尤其适用于航空航天、精密模具等对表面质量要求苛刻的领域。例如，航空发动机叶片经真空热处理后，疲劳寿命提升30%以上。随着真空设备成本的降低，该技术已逐步渗透至高端刀具、电子元件等民用领域。
